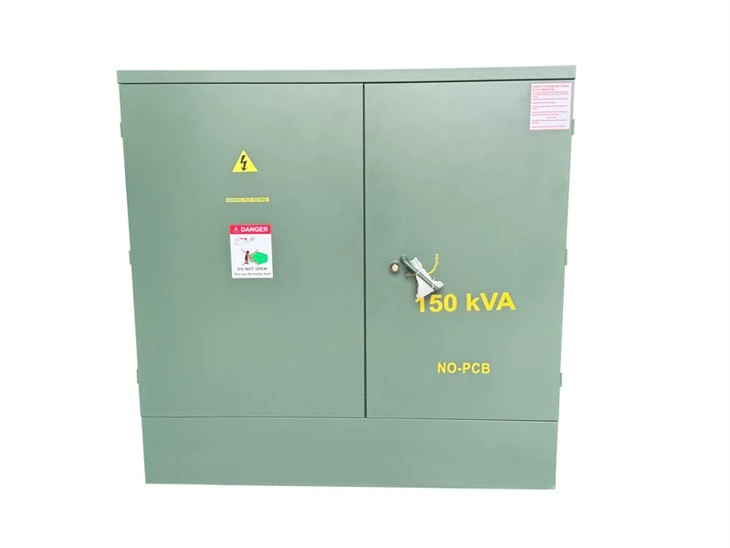

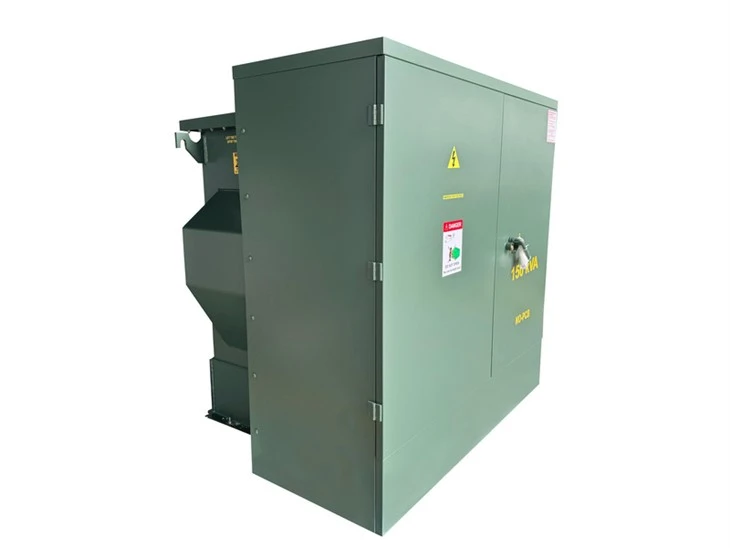

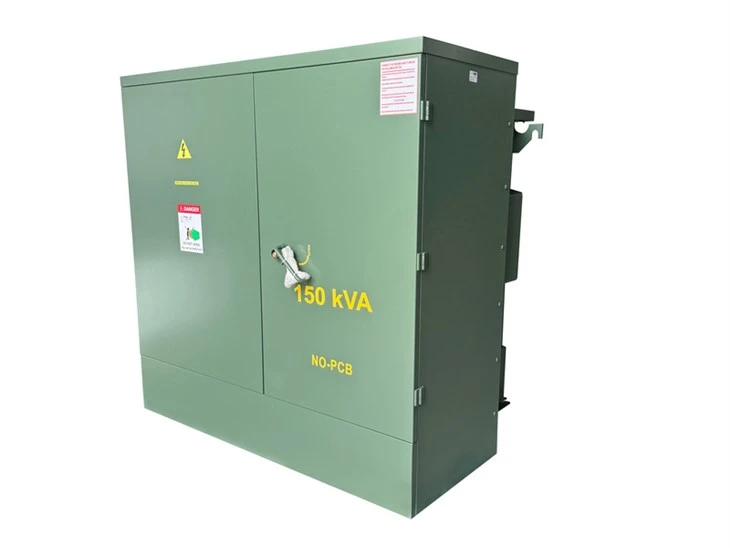

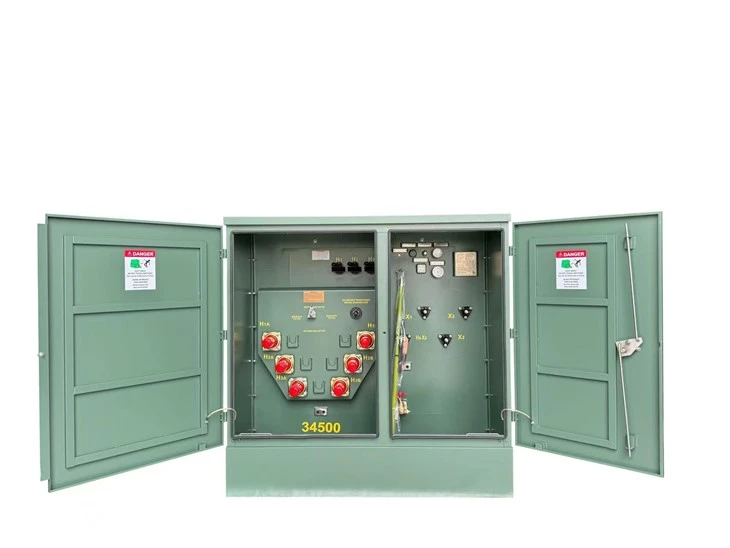

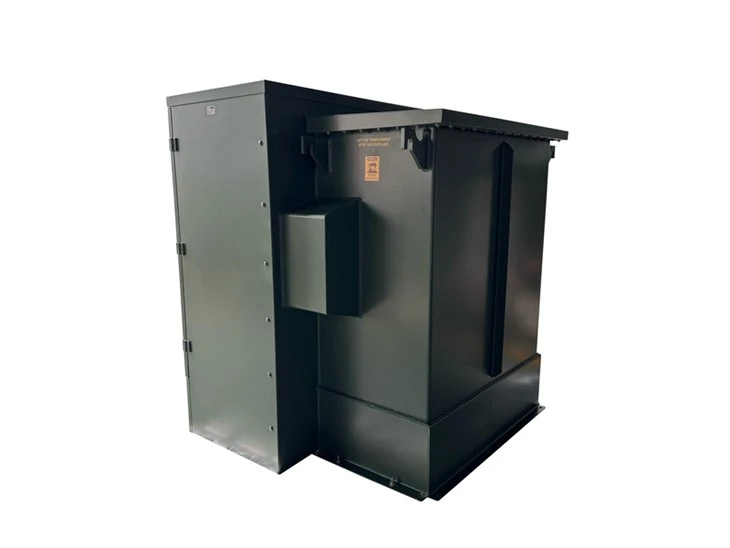

150 kVA Монтиран на подложка трансформатор-34,5/0,208 kV|САЩ 2024 г

Ядрото използва висококачествена и високопропусклива силициева стоманена ламарина, много{0}}етапен процес, намаляване на бас шума, ниска-загуба на натоварване. Дизайнът на желязното ядро ​​приема тип "E-I" или структура "пръстен". Типът E-I може ефективно да намали изтичането на поток и загубата на вихрови токове чрез наслагване на E-образни и I-образни силициеви стоманени листове заедно, за да образуват затворена-магнитна верига. Пръстеновидното ядро ​​допълнително намалява загубата на енергия чрез пръстеновидния дизайн и осигурява по-добър път на потока. Всеки лист от силиконова стомана е изолиран, обикновено с изолационна боя или покрит с изолационна хартия, което намалява генерирането на вихрови токове. Процесът на ламиниране на желязното ядро ​​наслагва листовете в слоеве, за да осигури пропускливостта на желязното ядро, като същевременно минимизира загубата на хистерезис на желязното ядро.

Намотката е най-основният компонент на трансформатора, който е частта от веригата, която създава магнитното поле и предава електрическа енергия. Той е навит от алуминиева жица, обвита в изолационна боя (тоест емайлирана жица) и е поставен върху колоната с желязна сърцевина на трансформатора. Слоевата намотка използва множество изолационни слоеве, всеки слой е разделен от изолационен материал, което спомага за подобряване на здравината на изолацията, намаляване на риска от електрически срив и подобряване на устойчивостта на напрежение и безопасността на трансформатора. Дизайнът на намотката на слоя улеснява равномерното разпределение и разсейване на топлината. Пространството и изолацията между всеки слой намотка спомага за ефективното провеждане и разсейване на топлината, намалявайки риска от прегряване и подобрявайки експлоатационната надеждност на трансформатора. Тъй като структурният дизайн на намотката на слоя може да намали електромагнитните смущения, намотката на слоя помага за подобряване на електромагнитната съвместимост на трансформатора, намаляване на въздействието върху околното оборудване и подобряване на стабилността на системата. Слоевата структура на намотката на слоя може да осигури по-добра механична якост и стабилност, особено при приложения с високо напрежение и висока мощност, може ефективно да устои на механични натоварвания и вибрации и да удължи експлоатационния живот на трансформатора.

Процесът на заваряване трябва да отговаря на стандартите, включително позиция на заваряване, заваръчен ток, скорост на заваряване и т.н. Преди заваряване почистете зоната на заваряване, за да се уверите, че няма масло или ръжда. Повърхността на резервоара трябва да бъде обработена с отстраняване на ръжда и пясъкоструене, за да се осигури гладка повърхност. След това се покрива, за да се гарантира, че резервоарът е устойчив на корозия. Всички уплътнения са запечатани в крайната граница; Металните части вътре и извън кутията са закръглени, за да се премахнат космите, а заваръчният шев и уплътнението са тествани три пъти (флуоресценция, положително налягане, тест за изтичане под отрицателно налягане); Боята е направена в съответствие с изискванията за защита от ръжда на домакинските уреди.
