Трансформатор 2500 Kva-13.2/0.6 KV|САЩ 2026





01 Общи

1.1 Описание на проекта

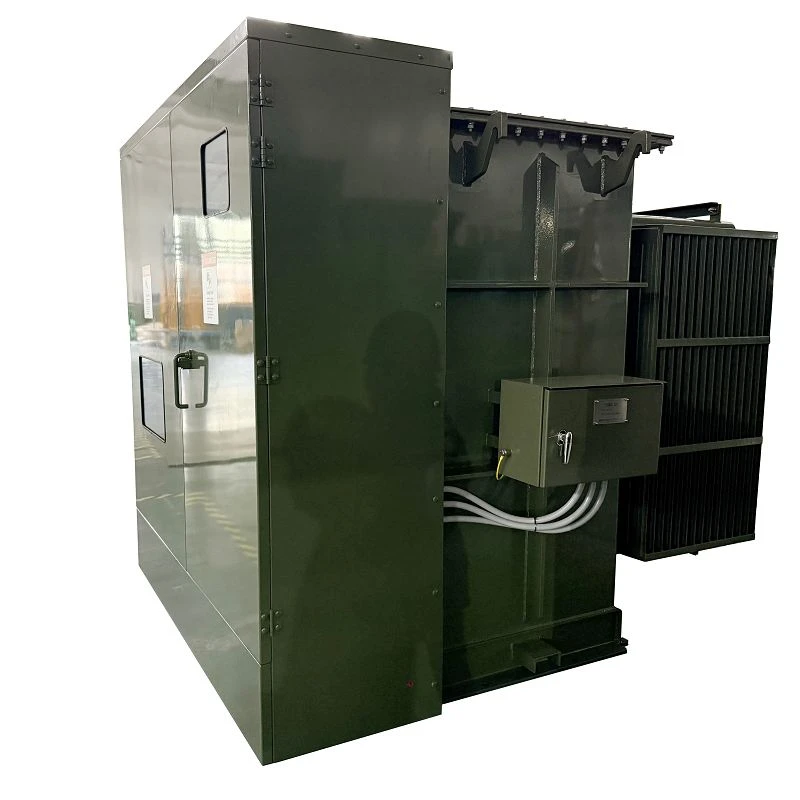

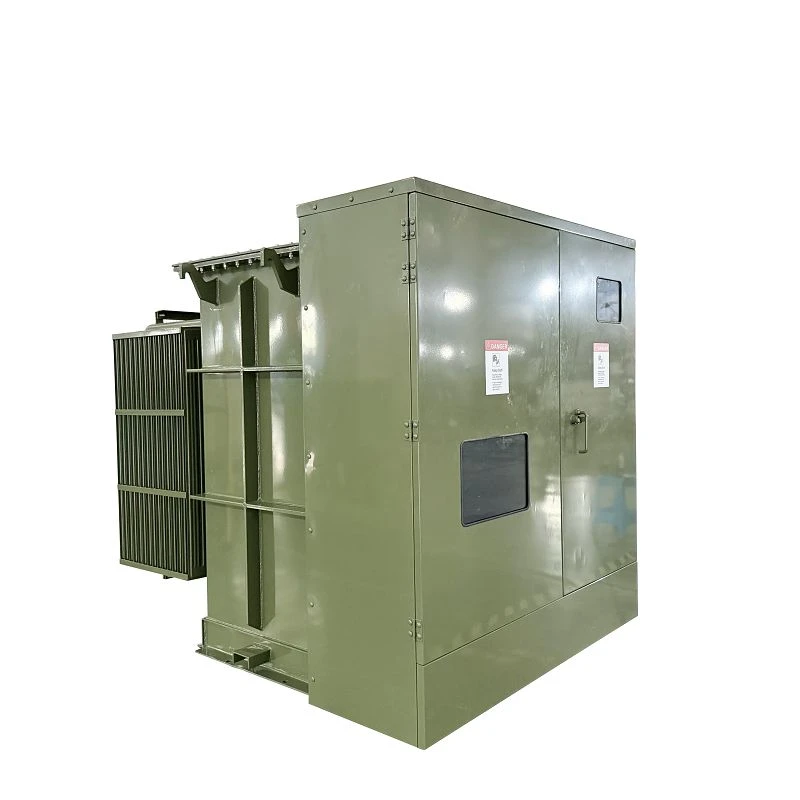

2500 kVA трифазен трансформатор, монтиран на подложка, е доставен в САЩ през 2026 г. Номиналната мощност на трансформатора е 2500 kVA с KNAN охлаждане. Високото напрежение е 13,2GrdY/7,62 kV с ±2*2,5% обхват на натискане (NLTC), ниското напрежение е 0,6Y/0,347 kV, те образуват векторна група от YNyn0.

Когато клиент от американска комунална и индустриална електроенергия се обърна към нас с нужда от надежден, изключително персонализиран 2500 kVA три-фазен-монтиран трансформатор, знаехме, че решението трябва да надхвърли стандартната каталожна единица. Клиентът изискваше трансформатор, съобразен с техните специфични изисквания за работа, околната среда и безопасност-и SCOTECH беше доставен.

Персонализиране-насочено от клиента

Приложението на клиента изисква трансформатор, който може да се справи с взискателни условия на натоварване, като същевременно гарантира дългосрочна-надеждност, съответствие с околната среда и лекота на наблюдение. Въз основа на своите подробни спецификации, SCOTECH проектира 2500 kVA монтиран на подложка трансформатор със следните специални характеристики:

• FR3 Диелектрична течност – Биоразградимо масло на базата на естер- с висока-точка на-огнеспособност, избрано заради превъзходния си екологичен профил и подобрена противопожарна безопасност, идеално за инсталации в близост до чувствителни зони.
• Висока ефективност – 99,39% – Оптимизиран дизайн на сърцевината и бобината за минимизиране на загубите, намаляване на оперативните разходи и поддържане на целите на клиента за енергийна ефективност.
• BIL 110 kV – Основно импулсно ниво на изолация, номинално на 110 kV, осигуряващо стабилна защита срещу пренапрежения на напрежението и мълнии.
• Втулки с високо-напрежение 600A – Втулки с-тежки условия, проектирани за надеждни високо{3}}токови връзки, подходящи за специфичния мрежов интерфейс на клиента.
• Електростатичен екран – Заземен електростатичен екран между първичната и вторичната намотки за потискане на преходните пренапрежения и подобряване на качеството на захранването.
• Прозорец за преглед – Удобен прозорец за преглед за визуално наблюдение на нивото на маслото и вътрешното състояние без отваряне на резервоара.
• Три брояча и един вентил (с контакти) – Пълен пакет за наблюдение и защита:
Горен маслен термометър
Нивомер на маслото
Вакуум манометър
o Устройство за освобождаване на налягането (с електрически контакти за дистанционна аларма/изключване)
• Клемна кутия – Интегрирана клемна кутия за безопасно, организирано окабеляване и връзки.
• Отводители за пренапрежение – вградени{0}}отводители за защита на трансформатора от мълнии и пренапрежения при превключване.
• Цвят на боята: Маслинено зелено (RAL 6003) – боядисано-по поръчка, за да отговаря на посочените от клиента естетически и екологични изисквания за смесване.







1.2 Техническа спецификация

2500 kVA трансформатор, монтиран на подложка, тип спецификации и лист с данни



1.3 Чертежи

2500 kVA монтиран на подложка трансформатор, чертеж на диаграма и размер.





02 Производство

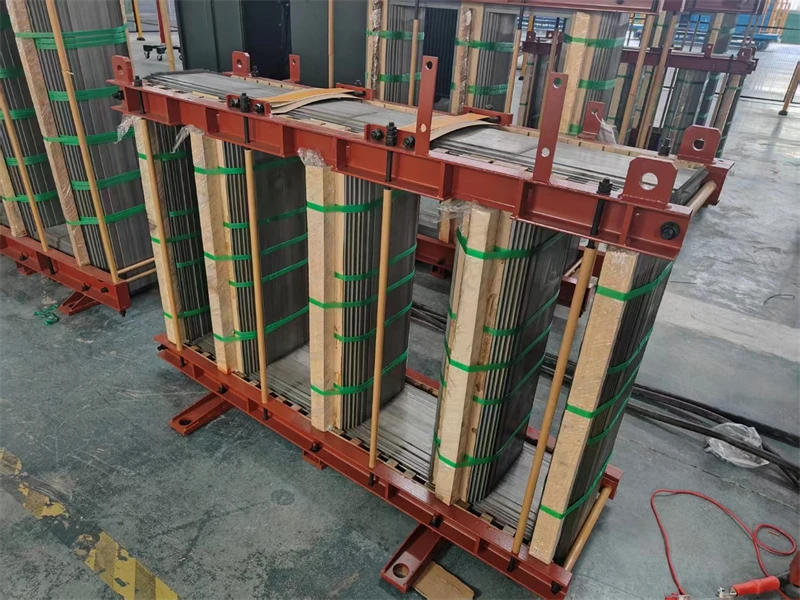

2.1 Ядро



2.2 Резервоар



2.3 Електростатичен екран



2.4 Три брояча и един вентил с контакти



2.5 HV 600A втулка и HV неутрална втулка



2.6 Азотна клапа

На резервоара е осигурен азотен клапан (азотно покритие), за да се поддържа азотно{0}}запечатано състояние. Азотното покритие изолира изолационната течност от контакт с въздух, забавя окисляването на маслото и поддържа положително налягане, като помага за запазване на диелектричните характеристики в дългосрочен план.



2.7 Клемна кутия



2.8 Защита от пренапрежение



2.9 Заземителни шини за ВН и НН

Заземителни шини са осигурени както в отделенията за ВН, така и в НН, като предлагат централизирани точки за свързване на заземяване за корпуса, нулата, отводителите и екрана. Броят на отворите се конфигурира според изискванията на клиента за надеждно свързване на полеви заземителни проводници.





03 Тестване

Този 2500 kVA три{1}}фазен монтиран на подложка- трансформатор (сериен номер. 260701-1) е завършил всички рутинни тестове в съответствие с IEEE Std C57.12.34-2022 и IEEE C57.12.90-2021. Датата на теста беше 14 август 2026 г. при околна температура от 33 градуса и относителна влажност от 60%. Резултатите са обобщени по-долу:

• Измервания на съпротивлението: Максималната степен на дисбаланс на съпротивлението на HV намотките е 3,89%, отговаряйки на стандартното изискване; Дебалансът на намотките на НН също беше измерен и установен за приемлив.
• Тестове за съотношение и тест-за съотношение на фазите: Отклонението на съотношението на напрежението при главното отклоняване е 0,04%, много по-добро от изискването за приемане по-малко или равно на 0,5%; отклоненията във всички позиции на крана са в допустимите граници. Измерената векторна група е YNyn0, в съответствие с проектната стойност.
• Загуби без{0}}товар и ток без{1}}натоварване: Измерената загуба на-без натоварване е 3,30 kW (при 20 градуса), а коригираният ток на празен ход е 0,25%, и двете отговарят на гарантираните стойности.
• Загуби на натоварване, импедансно напрежение и ефективност: При 85 градуса и номинално напрежение, измерената загуба на натоварване е 17,70 kW, общата загуба е 21,00 kW, а измереният импеданс на късо съединение е 5,47% (гарантирана стойност 5,75%, в рамките на ±7,5% толеранс). Измереният коефициент на полезно действие е 99,42%, надвишаващ договорната гаранция от 99,39%.
• Тест за приложено напрежение: 34 kV / 60 s бяха приложени към страната на HV и 10 kV / 60 s към страната LV. Не е настъпил срив на тестовото напрежение; издръжливостта на изолация е приемлива.
• Тест за устойчивост на индуцирано напрежение: Приложено напрежение 2Ur, индуцирано кратно 2, честота 200 Hz, продължителност 36 s. Не е настъпил срив на тестовото напрежение.
• Измерване на изолационното съпротивление: HV към LV и земя 1,13 GΩ; LV към HV и земя 1,17 GΩ; ВН и НН към земя 0,619 GΩ. Състоянието на изолацията е добро.
• Тестване за течове: Метод на статично налягане при 50 kPa за 24 часа. Без течове и трайна деформация; ефективността на запечатване е приемлива.





04 Опаковка и доставка

4.1 Опаковка



4.2 Доставка





05 Сайт и резюме

Този 2500 kVA трансформатор, монтиран-на подложка, представя способността на SCOTECH да превръща изискванията на клиентите в практични, надеждни и силно персонализирани решения за захранване. Независимо дали за разпределение на комунални услуги, интегриране на възобновяема енергия или промишлени приложения, SCOTECH остава ангажиран да доставя трансформатори, които отговарят на точните нужди на всеки клиент-безопасно, ефективно и навреме.
SCOTECH – Вашият партньор в персонализирани решения за трансформатори.
